Описание товара

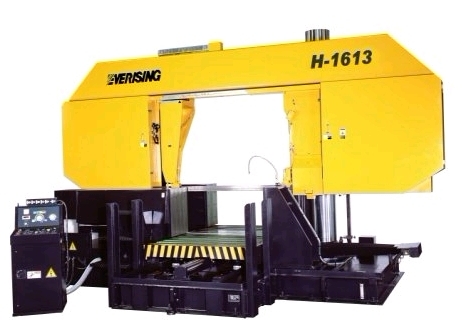

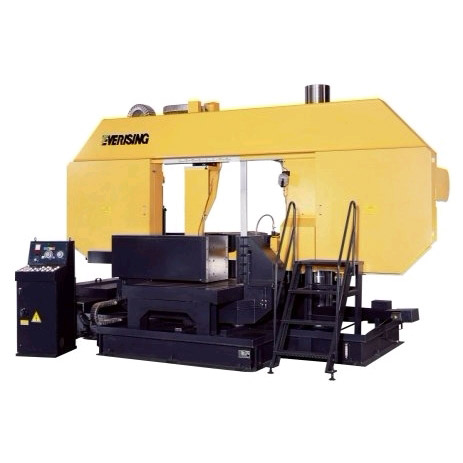

Полуавтоматические станки двухколонного типа разработаны прежде всего для распиловки заготовок сплошного сечения (прокат, поковка). Все станки двухколонного типа имеют: автоматическое гидравлическое натяжение полотна, плавную регулировку скорости полотна с тахометром, стабилизаторы полотна с твердосплавными направляющими, независимое гидравлическое управление давлением подачи и скоростью подачи, что позволяет подбирать необходимые режимы резания и достигать оптимальной производительности и ресурса полотна. Станки предназначены для работы как с биметаллическими полотнами, так и с твердосплавными.
Тип тисков, |
Гидравлические тиски |
Скорость движения полотна , м/мин |
15 - 70 |
Натяжение ленточного полотна, |
Гидравлическое |
Мощность главного двигателя, кВт |
11 |
Максимальный диаметр круглой заготовки 90°, мм |
до 1000 |
Максимальная ширина прямоугольной заготовки 90°, мм |
до 1000 |
Максимальная высота прямоугольной заготовки 90°, мм |
до 1000 |
Ленточное полотно, ширина, мм |
67 |
Ленточное полотно, толщина, мм |
1.6 |
Ленточное полотно, длина, мм |
8000 |
Габаритные размеры, ширина, мм |
2280 |
Габаритные размеры, длина, мм |
4150 |
Вес, кг |
9500 |
Тип тисков, |
Гидравлические тиски |
Скорость движения полотна , м/мин |
15 - 70 |
Натяжение ленточного полотна, |
Гидравлическое |
Мощность главного двигателя, кВт |
11 |
Максимальный диаметр круглой заготовки 90°, мм |
до 1000 |
Максимальная ширина прямоугольной заготовки 90°, мм |
до 1100 |
Максимальная высота прямоугольной заготовки 90°, мм |
до 1000 |
Габаритные размеры, ширина, мм |
2850 |
Габаритные размеры, длина, мм |
5450 |
Вес, кг |
14000 |
Тип тисков, |
Гидравлические тиски |
Скорость движения полотна , м/мин |
15 - 70 |
Натяжение ленточного полотна, |
Гидравлическое |
Мощность главного двигателя, кВт |
11 |
Максимальный диаметр круглой заготовки 90°, мм |
до 1000 |
Максимальная ширина прямоугольной заготовки 90°, мм |
до 1100 |
Максимальная высота прямоугольной заготовки 90°, мм |
до 1000 |
Ленточное полотно, ширина, мм |
80 |
Ленточное полотно, толщина, мм |
1.6 |
Ленточное полотно, длина, мм |
11100 |
Габаритные размеры, ширина, мм |
2850 |
Тип тисков, |
Гидравлические тиски |
Скорость движения полотна , м/мин |
15 - 70 |
Натяжение ленточного полотна, |
Гидравлическое |
Мощность главного двигателя, кВт |
15 |
Максимальный диаметр круглой заготовки 90°, мм |
до 1300 |
Максимальная ширина прямоугольной заготовки 90°, мм |
до 1300 |
Максимальная высота прямоугольной заготовки 90°, мм |
до 1300 |
Ленточное полотно, ширина, мм |
80 |
Ленточное полотно, толщина, мм |
1.6 |
Ленточное полотно, длина, мм |
12300 |
Габаритные размеры, ширина, мм |
2800 |
Габаритные размеры, длина, мм |
5600 |
Вес, кг |
16000 |
Тип тисков, |
Гидравлические тиски |
Скорость движения полотна , м/мин |
15 - 70 |
Натяжение ленточного полотна, |
Гидравлическое |
Мощность главного двигателя, кВт |
15 |
Максимальный диаметр круглой заготовки 90°, мм |
до 1300 |
Максимальная ширина прямоугольной заготовки 90°, мм |
до 1600 |
Максимальная высота прямоугольной заготовки 90°, мм |
до 1300 |
Ленточное полотно, ширина, мм |
80 |
Ленточное полотно, толщина, мм |
1.6 |
Ленточное полотно, длина, мм |
1300 |
Габаритные размеры, ширина, мм |
2800 |
Габаритные размеры, длина, мм |
5950 |
Вес, кг |
20000 |
Тип тисков, |
Гидравлические тиски |
Скорость движения полотна , м/мин |
15 - 70 |
Натяжение ленточного полотна, |
Гидравлическое |
Мощность главного двигателя, кВт |
15 |
Максимальный диаметр круглой заготовки 90°, мм |
до 1600 |
Максимальная ширина прямоугольной заготовки 90°, мм |
до 1800 |
Максимальная высота прямоугольной заготовки 90°, мм |
до 1600 |
Ленточное полотно, ширина, мм |
80 |
Ленточное полотно, толщина, мм |
1.6 |
Ленточное полотно, длина, мм |
15500 |
Габаритные размеры, ширина, мм |
4900 |
Габаритные размеры, длина, мм |
7700 |
Вес, кг |
28000 |
Тип тисков, |
Гидравлические тиски |
Скорость движения полотна , м/мин |
15 - 70 |
Натяжение ленточного полотна, |
Гидравлическое |
Мощность главного двигателя, кВт |
22 |
Максимальный диаметр круглой заготовки 90°, мм |
до 1600 |
Максимальная ширина прямоугольной заготовки 90°, мм |
до 2100 |
Максимальная высота прямоугольной заготовки 90°, мм |
до 1600 |
Ленточное полотно, ширина, мм |
100 |
Ленточное полотно, толщина, мм |
1.6 |
Ленточное полотно, длина, мм |
16500 |
Габаритные размеры, ширина, мм |
4900 |
Габаритные размеры, длина, мм |
7920 |
Вес, кг |
38000 |
Тип тисков, |
Гидравлические тиски |
Скорость движения полотна , м/мин |
20 - 80 |
Натяжение ленточного полотна, |
Гидравлическое |
Мощность главного двигателя, кВт |
3.7 |
Максимальный диаметр круглой заготовки 90°, мм |
до 360 |
Максимальная ширина прямоугольной заготовки 90°, мм |
до 360 |
Максимальная высота прямоугольной заготовки 90°, мм |
до 360 |
Ленточное полотно, ширина, мм |
34 |
Ленточное полотно, толщина, мм |
1.1 |
Ленточное полотно, длина, мм |
4420 |
Габаритные размеры, ширина, мм |
1500 |
Габаритные размеры, длина, мм |
2400 |
Вес, кг |
1650 |
Тип тисков, |
Гидравлические тиски |
Скорость движения полотна , м/мин |
20 - 80 |
Натяжение ленточного полотна, |
Гидравлическое |
Мощность главного двигателя, кВт |
5.5 |
Максимальный диаметр круглой заготовки 90°, мм |
до 500 |
Максимальная ширина прямоугольной заготовки 90°, мм |
до 550 |
Максимальная высота прямоугольной заготовки 90°, мм |
до 500 |
Ленточное полотно, ширина, мм |
41 |
Ленточное полотно, толщина, мм |
1.3 |
Ленточное полотно, длина, мм |
4880 |
Габаритные размеры, ширина, мм |
1900 |
Габаритные размеры, длина, мм |
2550 |
Вес, кг |
2100 |
Тип тисков, |
Гидравлические тиски |
Скорость движения полотна , м/мин |
20 - 80 |
Натяжение ленточного полотна, |
Гидравлическое |
Мощность главного двигателя, кВт |
5.5 |
Максимальный диаметр круглой заготовки 90°, мм |
до 500 |
Максимальная ширина прямоугольной заготовки 90°, мм |
до 700 |
Максимальная высота прямоугольной заготовки 90°, мм |
до 500 |
Ленточное полотно, ширина, мм |
41 |
Ленточное полотно, толщина, мм |
1.3 |
Ленточное полотно, длина, мм |
5450 |
Габаритные размеры, ширина, мм |
2150 |
Габаритные размеры, длина, мм |
3400 |
Вес, кг |
2400 |
Тип тисков, |
Гидравлические тиски |
Скорость движения полотна , м/мин |
20 - 80 |
Натяжение ленточного полотна, |
Гидравлическое |
Мощность главного двигателя, кВт |
7.5 |
Максимальный диаметр круглой заготовки 90°, мм |
до 560 |
Максимальная ширина прямоугольной заготовки 90°, мм |
до 700 |
Максимальная высота прямоугольной заготовки 90°, мм |
до 560 |
Ленточное полотно, ширина, мм |
54 |
Ленточное полотно, толщина, мм |
1.6 |
Ленточное полотно, длина, мм |
6800 |
Габаритные размеры, ширина, мм |
2150 |
Габаритные размеры, длина, мм |
3400 |
Вес, кг |
4200 |
Тип тисков, |
Гидравлические тиски |
Скорость движения полотна , м/мин |
15 - 75 |
Натяжение ленточного полотна, |
Гидравлическое |
Мощность главного двигателя, кВт |
7.5 |
Максимальный диаметр круглой заготовки 90°, мм |
до 760 |
Максимальная ширина прямоугольной заготовки 90°, мм |
до 820 |
Максимальная высота прямоугольной заготовки 90°, мм |
до 760 |
Ленточное полотно, ширина, мм |
54 |
Ленточное полотно, толщина, мм |
1.6 |
Ленточное полотно, длина, мм |
8000 |
Габаритные размеры, ширина, мм |
2150 |
Габаритные размеры, длина, мм |
3400 |
Вес, кг |
7000 |
- Автоматический транспортер для удаления стружки
- Система настройки давления губок тисков*
- Детектор движения полотна с автоматическим отключением станка при обрыве полотна или его заклинивании
- Упор для заготовки
- Стабилизаторы пильного полотна с твердосплавными направляющими и подшипниками
- Детектор вертикальности реза*
- Плавное регулирование скорости полотна с ее отображением на цифровом индикаторе
- Система пакетной резки
- Гидравлическая система натяжения полотна
- Приводные\ Пассивные рольганги
- Автоматический контроль рабочей высоты заготовки и система быстрого подвода пильной рамы к заготовке
- Управление HMI/PLC с сенсорным экраном ввода данных + ЧПУ управление режимами резания*
- Щетка с приводом для очистки полотна
- Управление HMI/PLC с сенсорным экраном ввода данных + ЧПУ управление режимами резания + детектор вертикальности реза с автоматической регулировкой рабочей подачи* (*Может устанавливаться только на заводе-изготовителе)
- Шланг для обмыва машины
- Инструкция по эксплуатации на русском языке
- Биметаллическое пильное полотно М 42
- Набор инструмента
- Подсветка рабочего места
- Ролик ручной подачи заготовки с гидроподъемом (H-360SA, H-5550, H-7056)
- Расщепленная губка гидравлических тисков (H-360SA, H-5550, H-7056)
- Пассивный рольганг (H-360SA, H-5550, H-7056)
- Двухколонная система подачи пильной рамы (Н- 8070, Н-8276 V/T, H-1010, H-1100V, H-1100T, H-1300, H-1613, H-1816 H-2116)
- Световой индикатор реза (Н- 8070, Н-8276 V/T, H-1010, H-1100V, H-1100T, H-1300, H-1613, H-1816 H-2116)
- Подвижный рабочий стол с гидравлической функцией возвратно-поступательного движения (Н- 8070, Н-8276 V/T, H-1010, H-1100V, H-1100T, H-1300, H-1613, H-1816 H-2116)
- Полноходовые гидравлические тиски с возвратно-поступательной подачей заготовки (для Н-8276V/T)
- Подвижный кронштейн левого стабилизатора полотна(Н- 8070, Н-8276 V/T, H-1010, H-1100V, H-1100T, H-1300, H-1613, H-1816 H-2116)
- Раздельная система зажима заготовки перед и за пильным полотном с независимым гидроуправлением (двойные гидротиски). (кроме Н-2116)
- Амперметр тока обмоток электродвигателя (кроме Н-8276 V/T)
- Независимое гидравлическое управление давлением подачи и скоростью подачи (Н- 8070, Н-8276 V/T, H-1010, H-1100V, H-1100T, H-1300, H-1613, H-1816 H-2116 )
- Таймер машинного времени станка (кроме Н-8276 V/T)
- Контроль глубины пропила (ручная настройка – концевой выключатель + линейка) (для Н-8276V/T)
- Регулировка скорости подачи гидравлических тисков (грубо\точно) (для Н-8276V/T)
- Антивибрационный ролик (для Н-2116)
- Отдельный пульт управления (для Н-2116)
